Flat Rack의 Out-Gauge 발생기준 (OW, OH, Over-Length)

Flat rack은 Over size와 중량화물을 운송하기 위해 사용되고 있는 대표적인 특수 컨테이너 입니다.

1. Flat Rack의 OH, OW 발생 기준

① OOG 화물의 운임에는 Out-gauge로 인해 발생하는 Void space의 TEU당 운임이 포함됩니다.
이때 Void 산정의 기준이 되는 Out-gauge 발생 기준은 선사 별 내부 기준에 따라 정해집니다.

② FR에 화물을 적입하고 라싱을 완료하기 전까지는 실제로 화물이나 라싱 자재가 컨테이너 바깥으로 튀어나올지 확정할 수 없기 때문에, 운임 견적 단계에서는 아래와 같은 변수를 고려하여 예상 Void를 계산해야 합니다.

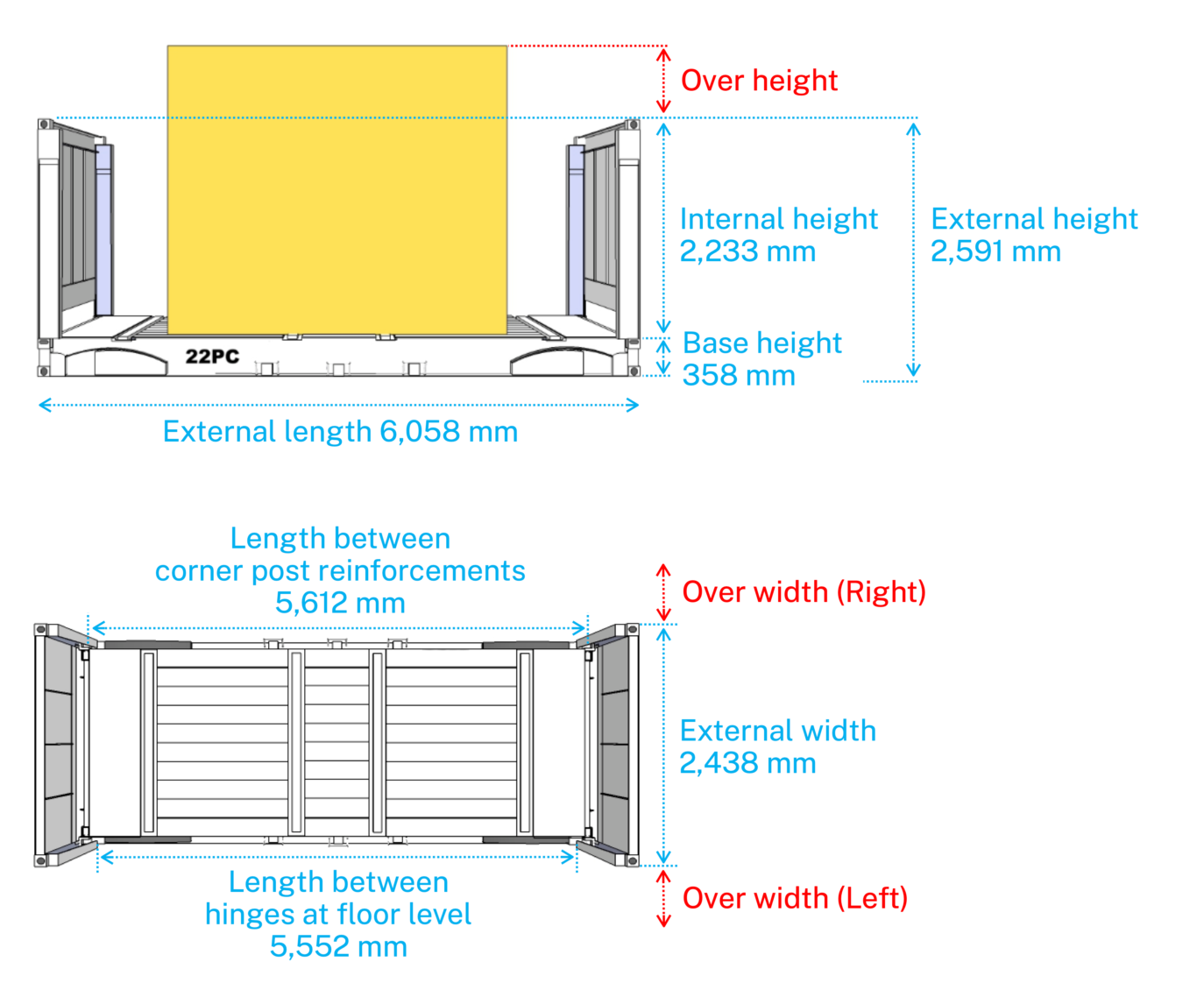

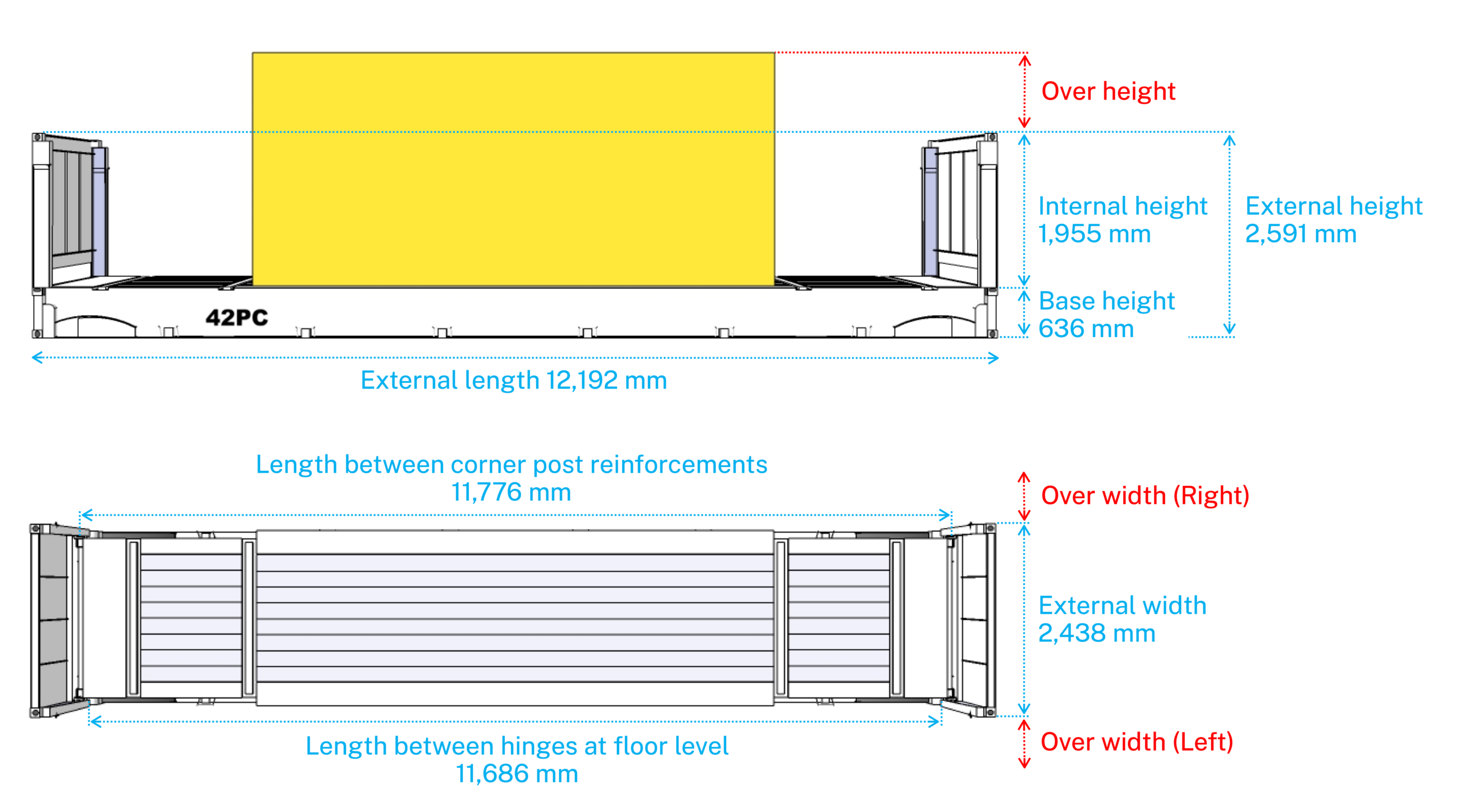

③ 선사 별로 세부 기준에 약간씩 차이가 있으나, 운임 견적 시에 일반적으로 적용되는 치수 기준은 아래 표와 같습니다.

	20′ FR	40′ FR
Over-height	H > 220 cm	H > 190 cm
Over-width	W > 230 cm	W > 230 cm

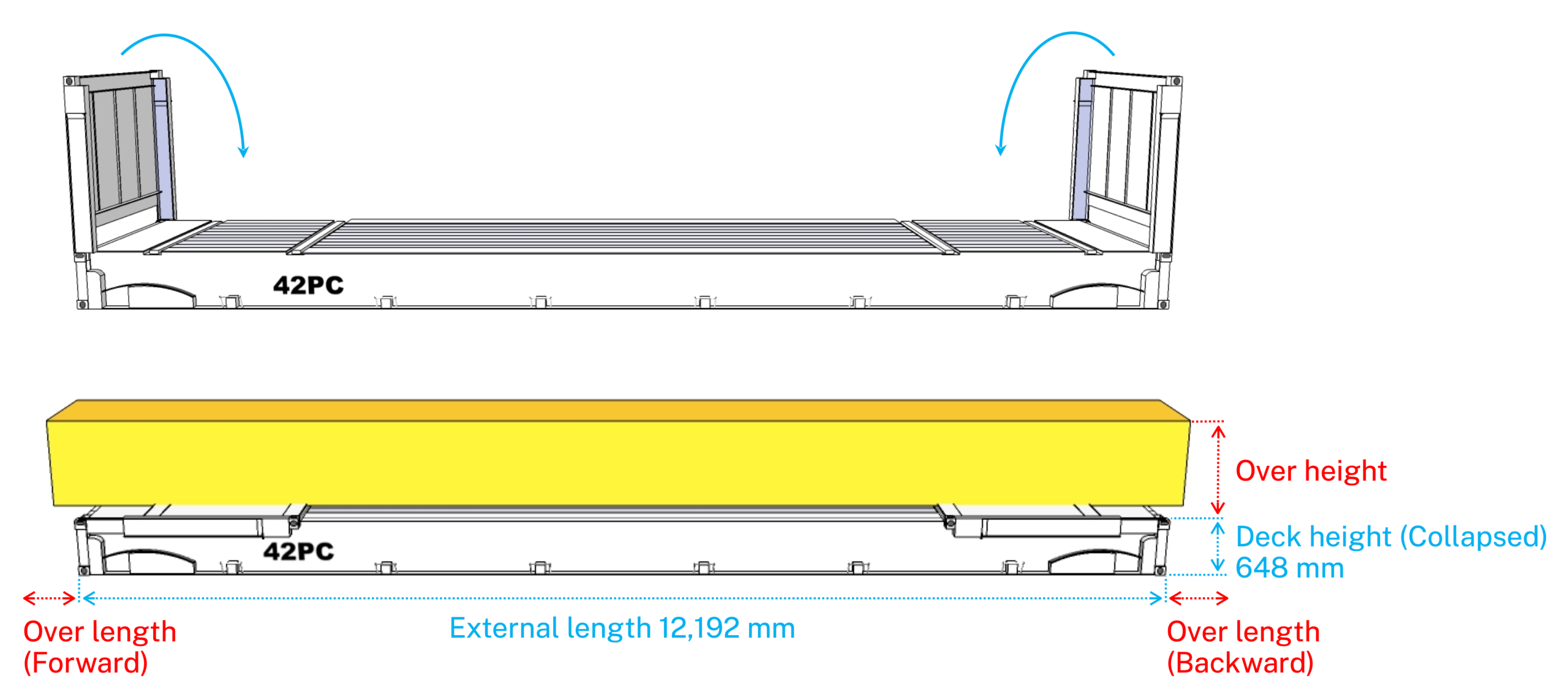

① 화물 길이가 11.6~11.7 m를 초과할 경우, 40’FR의 앞뒤 Corner post(End wall)를 바닥으로 눕혀 Flat bed 상태로 만들어 적입할 수 있습니다.

② Corner post를 눕힌 상태에서는 상부에 다른 컨테이너를 적재할 수 없어 해당 부분이 Void가 되기 때문에, 결과적으로 화물 높이 자체가 Out-gauge(OH)가 됩니다.

③ 화물이 FR의 앞이나 뒤 방향으로 튀어나올 경우 그 부분을 Over-length로 잡고 Over-length cargo로 분류합니다.

④ Over-length cargo는 컨테이너선의 Bay 단위를 초과하기 때문에 적재 위치 확보에 많은 제약이 따르는 화물입니다.

	20’FR	40’FR
Over-height	= 화물 높이	= 화물 높이
Over-length	L > 6,058 mm	L > 12,192 mm

Video 2-1: 40’FR의 앞뒤 Corner Post (End wall)를 눕히는 작업

컨테이너의 제작 연도 및 제작 시리즈에 따라 세부 치수에 차이가 있을 수 있습니다.

	20′ FR	40’FR	40’FR (HC)	40’FR (SR)
Length (External)	6,058 mm	12,192 mm	12,192 mm	12,192 mm
Width (External)	2,438 mm	2,438 mm	2,438 mm	2,438 mm
Height (External)	2,591 mm	2,591 mm	2,896 mm	2,591 mm 2,896 mm (HC)
Length (Internal, Between end panels)	6,038 mm	12,172 ~ 12,180 mm
Length (Internal, Between corner post reinforcements)	5,612 mm	11,652 ~ 11,776 mm		11,615 mm
Length (Internal, Between hinges at floor level)	5,552 mm	11,630 ~ 11,686 mm	11,630 ~ 11,686 mm
Width (Over floor / bottom side rail)	2,194 ~ 2,210 mm	2,230 ~ 2,374 mm	2,374 mm	2,374 mm
Width (Between corner posts)	2,225 ~ 2,227 mm	2,225 mm	2,212 mm	2,110 mm
Height (Internal)	2,194 ~ 2,233 mm	1,954~1,959 mm	2,260 ~ 2,264 mm	2,264 mm
Base Height	310 ~ 358 mm	520 ~ 636 mm		632 mm
Deck Height (Collapsed)	370 mm	579 ~ 648 mm	648 mm	648 mm
Stack Height	2,591 mm (7 folded)	2,591 mm (4 folded)	2,591 mm (4 folded)	2,591 mm (4 folded)
Bottom Side Rail Camber Height	20 mm	40 ~ 60 mm	40 ~ 60 mm	40 ~ 60 mm
Tare Weight	2,740 ~ 3,000 kg	4,600 ~ 5,950 kg	5,400 kg	5,600 ~ 6,250 kg
Max Payload	31,250 ~ 42,100 kg	39,600 ~ 47,400 kg	50,000 kg	39,400 ~ 50,000 kg
Gross Weight	34,000 ~ 45,000 kg	44,200 ~ 60,000 kg	55,400 kg	45,000 ~ 56,250 kg
